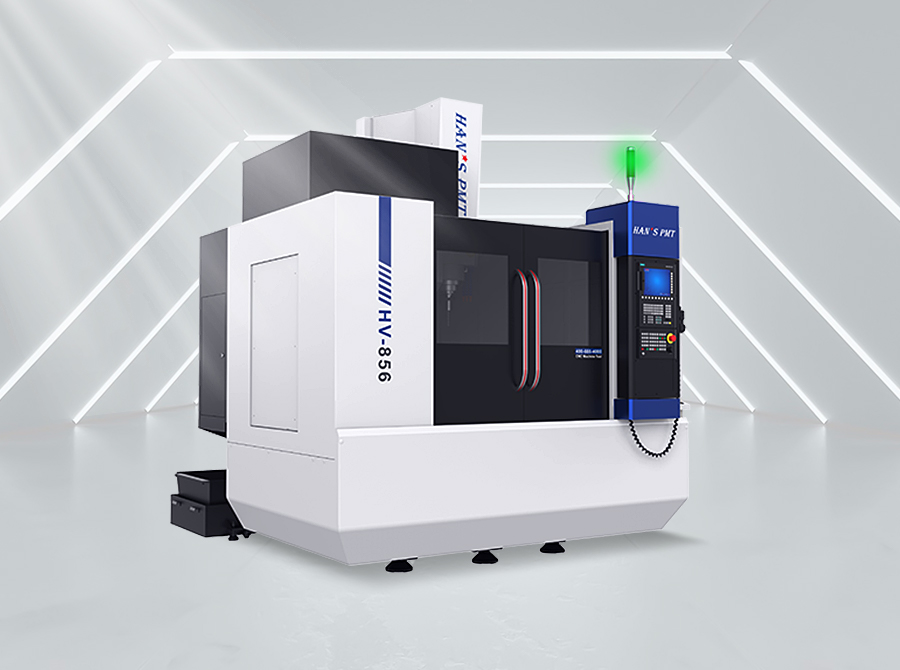

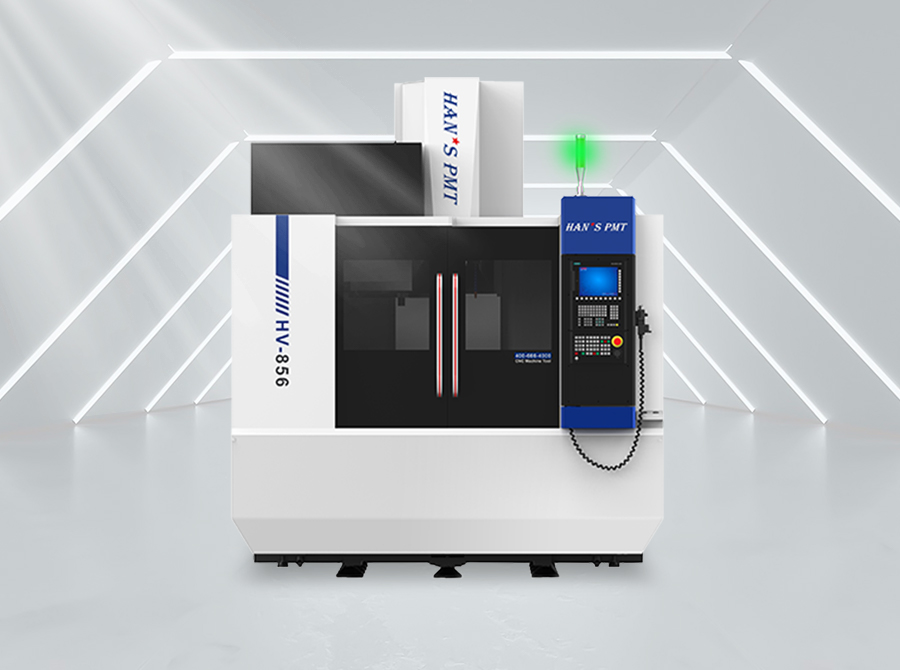

立式加工中心HV856
立式加工中心HV856
立式加工中心HV856

立式加工中心HV856

产品特点 1.快速高效： 12000rpm BBT40主轴，高速直结式传动。纳米级高速高精数控系统，高容量快速换刀装置，精度更稳，速度更快；工件在一次装夹后可自动连续完成铣、钻、镗、扩、铰、锪、攻丝等多种工序加工。
2.高刚性：床身采用米汉纳铸造工艺，二次回火消除内应力，保证高刚性和稳定的精度。
3.稳定可靠：通过有限元分析和多次优化认证，设计出的高刚性和抗振性优越的机床结构，配合机身稳固底座，让机器在高速加工时保持高稳定性和可靠性。主轴电机与主轴直连，伺服电机与滚珠丝杆直连， 进一步提高精度稳定性和加工效率。

产品应用

应用领域：

满足复杂零件快速批量化加工需求，广泛应用于通用加工、新能源汽车关键部件、医疗、5G、显示器后盖、模具等行业。


产品参数

项目

立式加工中心HV856

单位

HV856

工作范围

X/Y/Z轴行程

mm

800/550/600

主轴鼻端到工作台距离（标准型）

mm

125-725

工作台

工作台夹装面积

mm

1000*550

最大工作载量

kg

500

T槽尺寸

mm

5-18*90

主电机

最高转速

rpm

12000

最大扭力（S6   40%     DC)

Nm

72

额定扭力（S1   100%     DC)

Nm

36

最大功率（S6   40%     DC)

Kw

15

额定功率（S1   100%     DC)

Kw

7.5

换刀系统

刀具型式


BT40

刀库数量（*号为可选配）

Pockets

24

刀库形式


刀臂式刀库

最大刀具直径

mm

80/160

最大刀具长度

mm

300

最大刀具重量

Kg

8

进给

切削速度(X/Y/Z)

m/min

30/30/30

快速移动速度(X/Y/Z)

m/min

48/48/48

定位精度(X/Y/Z)

mm

0.008

重复定位速度(X/Y/Z)

mm

0.005

机械参数

机械尺寸（含水箱）

mm

2400*2900*2860

设备重量

kg

5200


立式加工中心HV856配置：

标准配置

选配配置

西门子828D-280/M80系统

三菱M80系统/FANUC系统/SYNTEC系统

刀臂式刀库

第四轴

全封闭式防护罩

高速主轴/大刀库容量

自动化中央润滑系统

主轴中心出水系统（CTS）

热交换器

对刀仪

工具箱

雷尼绍测头

地基螺丝垫块

断刀检测系统

1.高精度丝杆，预拉伸安装，消除部分热伸长引起的精度变化，增强刚性；

2.伺服电机丝杆直连安装，无反向间隙，提升精度；

3.高速进给，提升加工效率；

4.主轴电机与主轴直连，提高启停速度，提升加工效率；

5.纳米级运算数控系统、高动态响应、优异的表面精细处理技术、节能环保；支持数字化升级、支持扩展4轴、5轴。
